СканТрек - Новая патентованная система для полного контроля процесса лова и упрощения процедуры оснащения трала
После более чем трё х десятилетий интенсивных исследований и разработок Сканмар может теперь предложить систему обеспечения лова, основанную на самых современных технологиях.
Широкая номенклатура датчиков Сканмар и совершенная технология обработки данных позволила нам разработать новое изделие, которое позволит рыбакам предупреждать возможные проблемы и предотвращать нежелательные последствия. К тому же, система позволяет без труда настроить оснастку для обеспечения оптимальной работы орудия лова.
Изделия Сканмар базируются на собственной технологии заливки, уникальной технологии батарей и их зарядки, а также на надёжной бескабельной технологии передачи данных, работающей в любых условиях. Сканмар также разработал технологию, обеспечивающую точные и достоверные измерения. Например, температурная компенсация для скорости звука в воде позволяет правильно измерять глубину эхолотом и расстояние датчиками расстояния между досками.
Когда в критических ситуациях необходимо быстро принимать правильные решения, а учитывать приходится множество разных факторов, то 100%-ная надёжность всей информации и достаточная скорость её обновления становятся определяющими требованиями.
И вот, когда у нас появилась необходимая технология, мы решили разработать СканТрек , систему, которая обеспечит рыбакам всеобъемлющее представление информации, позволяя легко оценивать промысловую обстановку.
СканТрек это дополнительный блок, который можно подключать к большинству из существующих мостиковых систем Сканмар. Количество обрабатываемых датчик ов ограничивается только возможностями мостиковой системы.

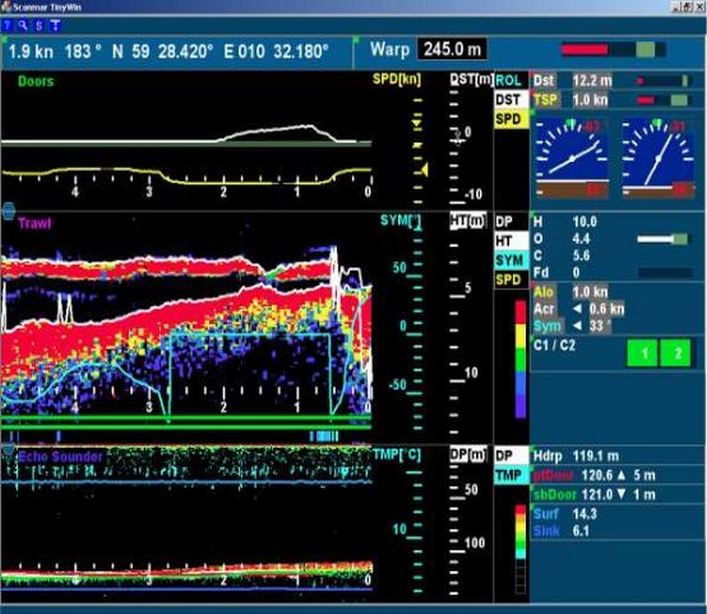

В самых общих чертах, система записывает всю информацию ото всех датчиков Сканмар, подключенных к ней, а также информацию от сторонних приборов. Рыбак вводит значения параметров, которые он считает "правильными" для данной промысловой ситуации. При этом отклонения реальных данных от "правильных" будут отображаться в виде отклонений графиков от прямой линии.
Рассмотрим подробнее преимущества новой системы:
1. Быстрое принятие решений для предотвращения проблем в процессе лова
- В конкретной промысловой ситуации обычно приходится одновременно следить за тремя или даже за четырьмя видами информации, оказывающими существенное влияние на эффективность работы трала.
- Примером актуальной для большинства рыбаков информации является геометрия трала. Расстояние между досками главным образом зависит от их углов дифферента и скорости буксировки (потока воды в устье трала). Когда задано требуемое значение расстояния ( несколько простых манипуляций на экране для выбора датчика и значения параметра), на экране будет отображаться жирная прямая линия, если реальное значение расстояния между досками не отличается от заданного. Другие измеряемые параметры не отображаются.
- Если расстояние между досками отклонится от заданного, жирная линия начнёт отклоняться вверх или вниз, в зависимости от превышения или занижения заданного расхождения досок (величина расхождения также отображается в цифровом виде). Одновременно будут видны похожие отклонения других параметров, влияющих на расстояние между досками. Корректируя эти отклонения, особенно самое значительное из них, можно быстро исправить ситуацию.
- Если расстояние между досками изменяется без каких - либо изменений выбранных параметров, можно проверить другие параметры - те, что могут не отображаться на экране СканТрека: например, длину ваеров, или проанализировать другие возможные причины.
- На СканТреке можно задать фильтрацию (несколько простых манипуляций на экране), чтобы сделать невидимыми "естественные" отклонения параметров. Если лов ведётся в районе, где ожидается стабильное поведение досок (малый Скан-фактор), то можно, например, добавить фильтр ± 2 градуса. Однако, если дно очень неровное, можно выбрать фильтр ± 6 – 8 градусов.
- Для расстояния между досками может подойти фильтр ± 1 метр при ровном дне, а при значительных неровностях - фильтр ± 3 метра. - Примечание: Температурная компенсация измерения расстояний обеспечивает значительно большую точность по сравнению с обычными методами, для которых погрешность может достигать ± 3%.
- Также в центре внимания часто оказывается не только правильное расстояние между досками, но и высота трала, контакт с грунтом, скорость трала, поток в туннеле и т.д. Вы сами выбираете для наблюдения те факторы, которые, на ваш взгляд, оказывают наибольшее влияние на самый важный для данной промысловой ситуации параметр.
- Если требуется изменить установки параметров во время лова, то это можно легко сделать с помощью простых манипуляций на экране. Примером ситуации, когда может понадобиться изменение установок, может быть переход на другие глубины траления, изменение подводных течений, наполнение мешка и т.п.
- Аналогично, с помощью простых манипуляций на экране можно выбрать для отображения другие датчики (параметры).
- Так как все данные сохраняются, то можно просмотреть историю изменения параметров, измеряемых индивидуальными датчиками.
2. Анализ завершённого траления с точки зрения необходимости перенастройки оснастки
- Во всех программах регистрации можно вернуться назад по времени для изучения истории изменения индивидуальных параметров и обнаружения кратковременных значительных отклонений от нормы. При регистрации измерений от многочисленных датчиков не всегда легко получить общую картину происходящего из - за большого объёма информации.
- Преимуществом системы СканТрек является возможность получения наглядного представления о взаимном влиянии различных измеряемых параметров друг на друга. В рассмотренном выше примере на расстояние между досками (и эффективность лова) могу влиять иные факторы, кроме углов досок и скорости буксировки. Это могут быть длины ваеров (глубины досок), боковые течения (симметрия трала), наполнение мешка и т.п. Часто бывает полезно сделать небольшие изменения в настройке оснастки, которые обеспечат оптимальную работу трала в течение всей буксировки.
3. Данные истории тралений в качестве основы планирования предстоящих рейсов
- В системе СканТрек можно запоминать огромные массивы информации, что позволяет анализировать записи предыдущих тралений в данном районе и использовать полученный опыт на практике.
Мы показал и систему СканТрек многим рыбакам, и при обсуждении её все они без исключения признали, что такая система может намного облегчить им ведение лова.
