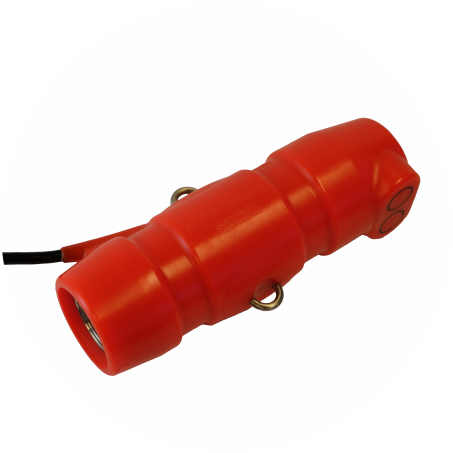

Датчик высоты траловых досок над уровнем дна
Датчик высоты досок — новый модуль, соединённый кабелем с датчиком траловых досок.
Связь и мощность сигнала передаётся через датчики досок.
|
ОПЦИИ ИЗМЕРЕНИЯ |
ЭКСПЛУАТАЦИЯ |
||
| Высота над урoвнем дна | Позиция крепления датчика | Траловые доски (подсоединены через кабель к датчикам досок) | |
| Диапазон сигнала | 1-60 m | Частота обновления сигнала | 3-20 секунд |
| Разрешение экрана | 0.1 m | Максимальная глубина | 1 500 м постоянная (2 000 метров на короткий период) |
| Точность измерения | +/- 0.5% of value |
Эхолот |
|
| Глубина хода досок | Частота сигнала | 95 кГц | |
| Диапазон сигнала (полная шкала) | 300/600/1200/1800m | Исходный уровень | 195 дБ // 1uPa @ 1м |
| Точность измерения | 1 m | Ширина диапазона сигнала | 40 градусов (-3 дБ) |
| Натяжение ваеров |
Конфигурация |
||
| Диапазон сигнала | 12 тонн | Тип измерения (телеграмма), слепая зона, настройка датчика высоты производится через датчики досок | |
| Точность | +/- 60кг |
Вес |
|
| Вариация | +/- 30кг | В воздухе | 4,0 кг |
| Перегрузка | 48 тонн | В воде | 1,6 кг |
|
Кабель |
Охрана окружающей среды |
||
| Длина кабеля | примерно 1,2 м | Хранение | От -20 до +55 °C |
| Утилизация датчика | Выполняется в соответствии с Директивой WEEE после удаления батареи. |
