Траловые датчики (пингеры)

ОПЫТ ПОЛЬЗОВАТЕЛЯ ИНСТРУКЦИИ

Термин "пингер" обозначает датчики, прикреплённые к тралу и посылающие на судно самую простую информацию. Метод передачи и приёма сигналов очень прост и надёжен. За все годы Сканмар поставил более 30000 пингеров.

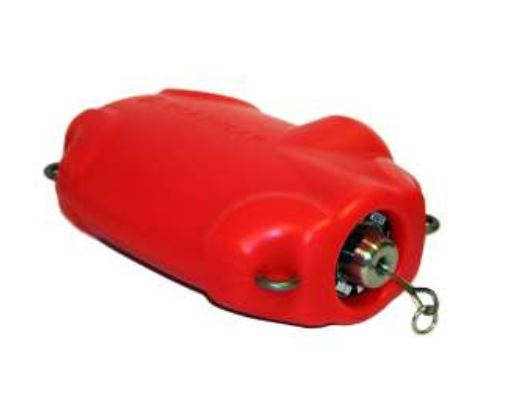

pingersНовые пингеры SS 4 отличаются от предыдущих поколений во всех отношениях.

  • Новая конструкция и специально разработанный пластик для заливки
  • В 10 раз большая ёмкость батареи
  • Программируемые режимы передачи - увеличение продолжительности работы
  • Полная зарядка за 2,5 часа
  • Многофункциональность - датчики имеют несколько функций измерения
  • Функции могут использоваться одновременно или по отдельности Датчики могут устанавливаться в различных позициях на трале в зависимости от решаемой задачи
  • Простое переключение частоты для отстройки от помех
  • Индикация передачи с помощью светодиода
  • Простая процедура самопроверки

Серия пингеров SS4 включает в себя:

  • СуперКэч - Датчик наполнения
  • СуперКэч - Датчик улова
  • Датчик перекручивания
  • Датчик глубины
  • Датчик температуры
  • Датчик порыва

Датчики могут поставляться с одной функцией, а позднее модернизироваться, или сразу иметь несколько функций.

СуперКэч: ДАТЧИК УЛОВА, ИНДИКАТОР НАПОЛНЕНИЯ – или то и другое!

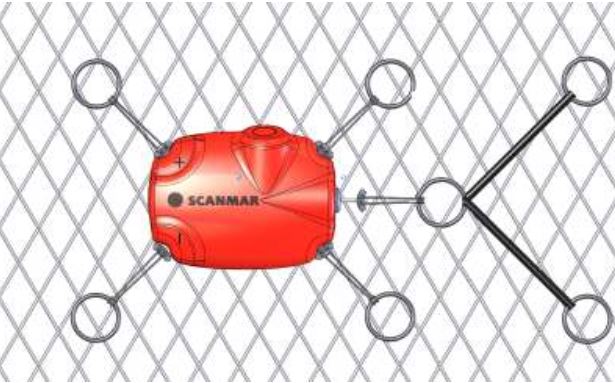

super-catchСканмаровские датчики СуперКэч удовлетвотряют всем запросам рыбаков:

  • Точность и достоверность информации
  • Новая прочная и надёжная конструкция позволяет обходиться без обслуживания и ремонта
  • Экономия трудозатрат
  • Мизерные эксплуатационные расходы и долгий срок службы делают датчик очень выгодным вложением средств.

СПОСОБЫ ПРИМЕНЕНИЯ:

Датчик улова

  • Датчик активируется натяжением кабеля в традиционной манере
  • Ускоренная активация натяжением кабеля, что важно при высоком темпе поступления улова
  • Указатель направления "верх - низ" позволяется избежать буксировки трала с перевёрнутым кутцом

Индикатор наполнения

  • Показывает степень наполнения путем измерения углов ди фферента и крена на мешке
  • Измерения дифферента по казывают, как мешок постепенно заполняется до точки установки датчика
  • Точно указывают момент максимального поступления рыбы, так что судно может развернуться и ещё раз пройтись по этому месту
  • Угол крена (перекручивания) показывает, как мешок перекручен в начале наполнения и как он постепенно расправляется по мере наполнения
  • Датчик может быть запрограммирован на нормальный или ускоренный темп обновления показаний

СВЕДЕНИЯ О ДАТЧИКЕ:

Конструкция

  • Новая ко нструкция с двойной заливкой электроники обеспечивает 100 % - ную защиту
  • Разработанный Сканмаром новый Супер - пластик исключает повреждение датчика при ударах, растяжениях или протаскивании по дну на перекрученном трале.

БАТАРЕИ, ПРОДОЛЖИТЕЛЬНОСТЬ РАБОТЫ

  • Новые батареи имеют в 10 раз большую ёмкость по сравнению с прежними
  • Мощность передачи в датчиках может настраиваться в зависимости от глубины траления, что в большинстве случаев способствует дальнейшему увеличению продолжительности работы
  • Датчик всегда готов к работе благодаря возможности быстрой подзарядки за несколько минут перед очередным спуском
  • Повышенная ёмкость батарей и увеличенное время между подзарядками означает, что батареи могут эксплуатироваться в течение многих лет без замены.

ЗАРЯДКА И ПРОГРАММИРОВАНИЕ

  • Новые технологии зарядного устройства, датчика и батарейного блока позволяют в несколько раз уменьшить время подзарядки
  • С помощью зарядного устройства можно легко программировать мощность и частоту передачи
  • С помощью зарядного устройства также можно легко выбрать ускоренный или нормальный темп обновления показаний
  • Зарядное устройство имеет функцию проверки состояния как батареи, так и датчик.

ИЗМЕРЕНИЯ И ОПЦИИ



БАТАРЕЯ


Улов   Совместимая со стандартом Smart Battery Литий-ионная батарея 10,8 В/7200 мАч
Диапазон Полный/Пустой Время зарядки Станд. 1,5 часа (QBC-X1)
Режим Стандартный/С быстрым обновлением данных (SuperCatch) Индикатор емкости батареи 5 светодиодов
Угол

КОНФИГУРАЦИЯ


Угол крена от -90 до +90 ° Выбор канала (FID), вид измерения, выбор мощности, вид улова и вверх дном.
Угол крен от -90 до +90 °

ВЕС


ScanFactor от 0 до 20° В воздухе 6,1 кг
Крен ScanFactor от 0 до 20° В воде 2,5 кг
Точность +/- 1°

ВОСХОДЯЩИЙ КАНАЛ СВЯЗИ


Точность   Диапазон частот 38,9 - 43,4 кГц
Диапазон от -5 до +30 °C Высокая мощность источника 189 дБ//1 мкПа на 1м
Точность +/- 0,15 °C +/- 0,15 °C Средняя мощность источника 186 дБ//1 мкПа на 1м
Подъем/опускание OK/Вверх дном Низкая мощность источника 183 дБ//1 мкПа на 1м
Разрыв дели Сеть целая/Сеть разорвана Ширина диаграммы направленности 55 градусов (-3 дБ)

Сеть целая/Сеть разорвана

  Наклон преобразователя 20° вверх
Положение при установке Net Диапазон для судна* Прибл. 2500 м (высокая мощность)
Скорость обновления от 2,5 до 30 с

РАЗМЕРЫ


Время работы* от 300 до 1500 часов Длина 269 mm
Максимальная глубина* 1500 м непрерывно (2300 м в течении короткого периода) Ширина 209 mm
    Высота 103 mm
